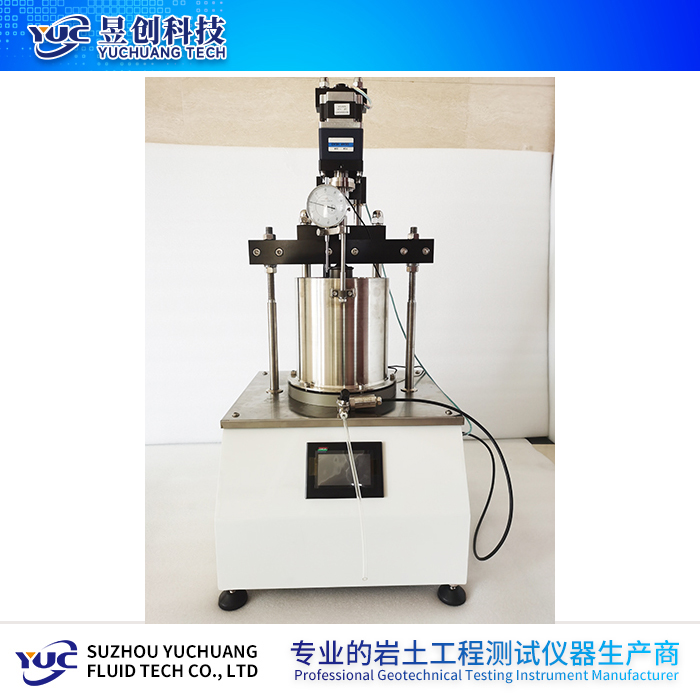

English臺式兩用旋轉十字板剪切儀
我要詢價
一、概述
臺式兩用旋轉十字板剪切儀，是一種用來測定軟土或靈敏性粘土的不排水強度(Cu)的室內土工試驗儀器，它不僅測量取于不同深度處的原狀土的不排水強度，而且可以在不同的固結壓力作用下進行試驗，以及測定土的靈敏度。
二、臺式兩用旋轉十字板剪切儀的主要技術指標
1、土樣規格：Φ100mm×200mm；Φ200mm×200mm；
2、十字板規格：Φ12.7mm×h25.4mm、Φ25.4mm×h50.8mm、Φ38.1×h76.2mm；
3、十字圓盤規格：Φ50mm、Φ75mm、Φ100mm；
4、垂直氣壓加載裝置：氣缸、活塞，加壓橫梁，立柱，調節螺栓等，可提供0-10KN力；
5、固結壓力：0-300kPa，精度0.3％F.S,分辨率0.1kPa；
6、法向沉降量：0-30mm，精度0.3％F.S,分辨率0.01mm；
7、剪切速率：0.01～180度/min，無級變速；
8、扭矩傳感器： 0-30N·m，精度0.3％F.S，分辨率0.01N·m；
9、配備480*270高清液晶觸控屏，實時顯示扭矩、固結壓力等試驗參數，配套觸控按鍵控制運行，可觸控鍵盤控制亦可軟件控制；高速網絡通訊接口與計算機通訊；數據實時存儲于采集器，可脫機運行；
10、支持win8/10操作系統，全自動采集和控制，具備以下功能模塊：數據采集模塊、數據處理模塊、傳感器標定模塊
11、氣壓壓力源：由空氣壓縮機提供；
12、一套計算機控制、采集、處理系統；
13、一套制樣附件：環刀、切土器、擊實器等；
14、一套微型真空抽氣機。
三、十字板的組成部分
1、容器：容器底座、容器筒體、透水板、傳壓活塞、排水閥。
2、機架箱體：開關電源、觸摸屏、三通兩位球閥、精密調壓閥、真空抽氣機開關、電源插座、網口和進氣口，氣壓傳感器，微型真空抽氣機。
3、垂直氣壓加載裝置：氣缸、活塞，加壓橫梁，立柱，調節螺栓等，可提供0-10KN力。
4.扭力傳動裝置：機架、升降部件、步進電機、聯軸器、以及十字板等組成
5、扭矩傳感器：測量范圍0-30N/m和0-3N/m。
6、百分表：法向下沉量0-30mm。
7、數顯觸摸屏與數據采集器。
